孔板流量計概述

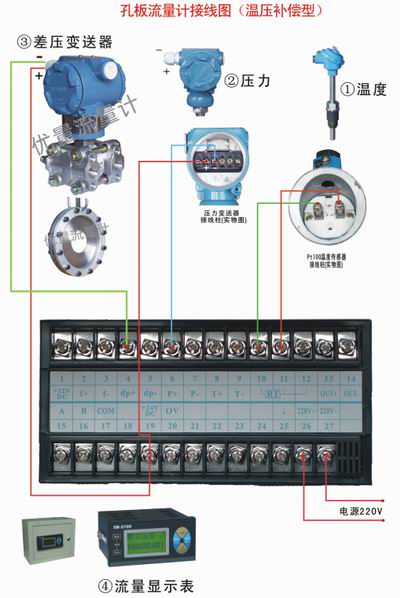

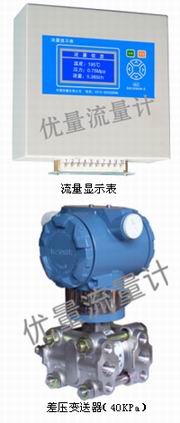

一體化節流式流量計和差壓變送器做成一體。差壓變送器與流量顯示設備通過模擬信號（4~20mA）或數字信號（HART協議）的通訊，構成流量測量系統。本系統采用數字
通訊方式（HART協議）流量測量范圍可達10:1或更寬。一體化節流式流量計繼承了節流式介質適應好（液體、氣體、蒸汽通用），無運動部件，無需實際標定（可采用幾何測量方法進行干校驗）、耐高溫高壓、耐沖擊不易變形等優點。同時本系統設計了防凍式隔離器，儀表部需保溫、伴熱及冷凝器，使結構更為合理，便于安裝，大大減少了維護量。
一體化節流式流量計可采用多種節流件。本公司優選的節流件為符合ISO 5167-1和GB/T 2624-93的ISA1932噴嘴（以下簡稱噴嘴）。其主要特點及功能如下：
噴嘴節流件阻力損失小（在同樣流量和相同β值情況為孔板的60%左右）
噴嘴與孔板相比沒有孔口鈍化的問題，并且耐沖擊不易變形
噴嘴節流件的檢定周期長（4年）
定值（孔徑定值）節流件互相性好，降低了節流件造價
由于采用防凍式隔離器大大縮短了引壓管長度，故障率低，動態特性好
配置普通差壓變送器和普通流量顯示設備的一體化節流式流量計在流量或管道工況發生變化時，在不更換節流件的情況下，采用《LG-94-01版節流裝置設計計算機管理軟件》重新計算出流出系數C、可膨脹系數ε、滿度差壓值（或滿度流量值），重新修改流量顯示設備的設置和調整差壓變送器量程
配置智能型差壓變送器的一體化節流式流量計，可實現寬量程檢測。流量測量可達10:1或更寬。
