LDZ-Ⅲ型電磁流量轉換器 倒相器

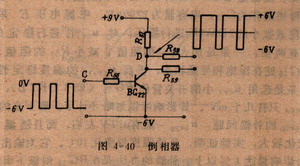

一、方框圖和工作原理 ㈠ 流量信號閉環負反饋系統 ㈡ 90°干擾自動補償系統 ㈢ 頻率-電流變換系統 二、互換原理 三、線路分析 ㈠ 放大器 1.交流放大器 2.直流放大器 ㈡ 相敏整流器 ㈢ 電壓-頻率變換器 1.電壓-頻率變換電路 ⑴ 變換過程 ⑵ 數學關系 2.脈沖整形電路 ⑴ 電路的穩定狀態 ⑵ 脈沖前沿過程 ⑶ 準穩態過程 ⑷ 關于脈寬穩定性的討論 3.倒相器 電路如圖4-40所示。它的作用是把整形電路輸出的在-60-V跳變的正脈沖倒相為+6-6V內跳變的負脈沖，送給0°乘法器最為控制電壓。 從整形電路中的分析可知，當沒有脈沖輸入時，BG20是導通狀體，C點是低電位，因此BG22處在截止狀態，D點為高電位。由后面分析的0°乘法器工作狀態可知，R59是接零電位的，所以，在R59與R57的分壓下，D點電位為+6V。當有脈沖輸入時，BG22導通，D點電位為-6V，形成+6--6V的脈沖輸出。 ㈣ 0°乘法器 ㈤ 高精度量程調整裝置 ㈥90°乘法器 ㈦ 頻率-電流變換系統 1.頻率-電壓變換電路 2. 穩壓電源 3. 阻尼裝置 4. 電壓-電流變換電路 四、調試和校驗 ㈠ 單元（1）的調試 ㈡ 單元（2）的調試 ㈢ 單元（3）的調試 ㈣ 單元（4）的調試 ㈤ 整機調試 五、主要技術指標
